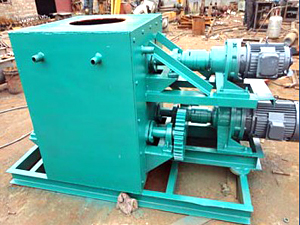

立式粉尘加湿搅拌机由立式箱体,进料口下的挡灰板,鼠笼式搅拌机构和箱体内的喷水嘴组成.挡灰板与鼠笼式搅拌机构的配合形成粉尘在箱体的上下翻滚搅动,从而使均匀混合后的加湿粉尘从落料出口处排出.本机具有结构简单,处理量大,混合质量高,节省用水量大等优点.
立式粉尘加湿机主要由机壳,螺旋轴总成,搅拌耐磨棒,电机驱动装置,进水管,盖板等部件组成,具体结构性能特点如下：
1,立式加湿搅拌机壳体主要由板材及型钢构成,在制造厂内焊接成形,并与其他部件组装在一起,是立式粉尘加湿机的支撑.壳体密封严密,不会有飞灰外扬,漏灰的现象.
2, 立式粉尘加湿搅拌机旋转轴总成是粉尘加湿机的主要组成部分,其组成部分主要有单向螺旋轴,轴承座,轴承套,轴承盖,油杯,耐磨棒等零部件.螺旋轴制造精度要求高,工艺性能好,与轴承座,轴承套,轴承盖有严格的配合要求.可以安全有效的运行.油杯为压配式压注油杯,加注润滑油方便,有效.双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷.搅拌式叶片结构设计地合理简单,磨损之后易于换,使用寿命长.
3,立式粉尘加湿机加水调湿配管主要由接管,接头及喷嘴组成.喷嘴采用不锈钢雾化锥喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利于物料的加湿搅拌.喷嘴结构简单,易于换,不锈钢材质,防腐耐用.通过操作供水管道上的手动调节阀可以调节湿灰的含水率.
4,立式加湿搅拌机盖板主要包括左盖板,中间盖,右盖板,孔盖及检修孔盖等.
立式粉尘加湿搅拌机结构特点：
1,立式粉尘加湿机传统的卧工结构改为立式结构,不强制改变物料的下落方向,使进出料口处于同一铅垂线,在颗粒状粉尘垂直下落的过程中直接加湿,占地面积小,工艺布置方便.
2,立式加湿搅拌机改变了卧式加湿机对物料性质,粒度等方面的苛求,适用于含有大型异物的物料排入,避免了闷机,堵转的现象.减少停机清理时间,提高工作效率,降低劳动强度.
3,立式粉尘加湿搅拌机结构简单,故障率低,维修方便,可靠性高.并且在设备安装,检修期间不影响灰仓正常的放灰.
4,立式粉尘加湿机体积小,耗电量小,生产能力大.
5,立式加湿搅拌机主轴轴承外置,运动部分不易磨损,有效地解决了轴承的密封问题.
